Ako funguje mechanizmus prenosu tepla v špirálovom výmenníku tepla pri rôznych prietokoch?
Ako dodávateľVýmenník tepla so špirálovým vinutím, Na vlastnej koži som bol svedkom pozoruhodnej účinnosti a všestrannosti týchto výmenníkov tepla. Jedným z kľúčových faktorov ovplyvňujúcich ich výkon je rýchlosť prietoku použitých tekutín. V tomto blogovom príspevku sa ponorím do mechanizmu prenosu tepla špirálového potrubného výmenníka tepla a preskúmam, ako funguje pri rôznych prietokoch.
Pochopenie základov výmenníka tepla so špirálovým vinutím

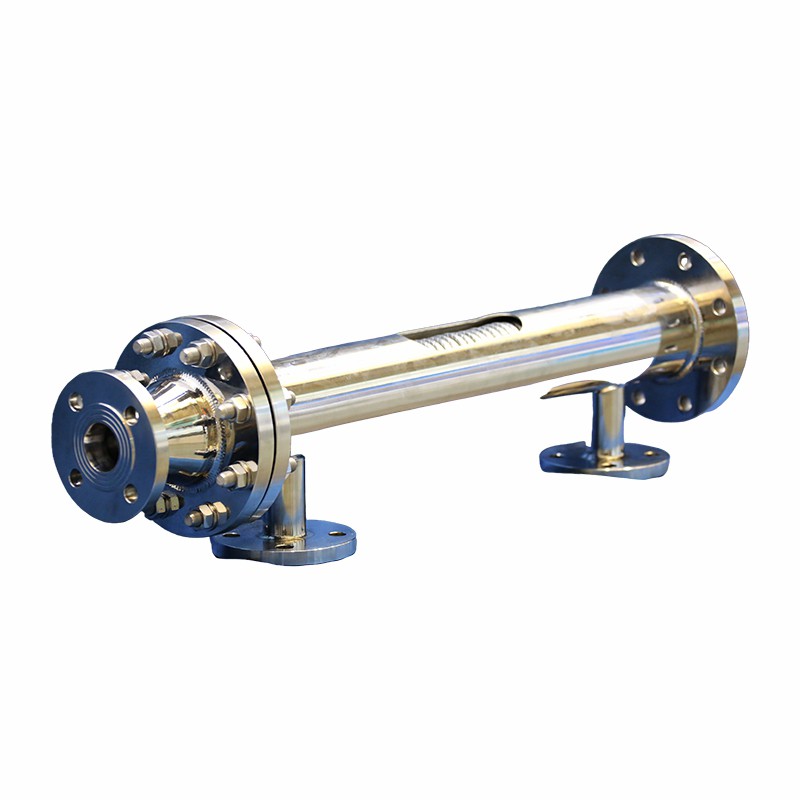

Predtým, než budeme diskutovať o vplyve prietokov, stručne zopakujme základný dizajn a princíp fungovania špirálového potrubného výmenníka tepla. Tento typ výmenníka tepla pozostáva z viacerých rúrok navinutých v špirálovom vzore okolo centrálneho jadra. Rúry sú zvyčajne vyrobené z materiálov s vysokou tepelnou vodivosťou, ako je nehrdzavejúca oceľ alebo meď, aby sa uľahčil účinný prenos tepla.
Dve tekutiny zapojené do procesu výmeny tepla prúdia cez samostatné kanály vo výmenníku tepla. Jedna tekutina, známa ako horúca tekutina, vstupuje do výmenníka tepla pri vysokej teplote, zatiaľ čo druhá tekutina, studená tekutina, vstupuje pri nižšej teplote. Keď tekutiny prúdia cez príslušné kanály, teplo sa prenáša z horúcej tekutiny do studenej tekutiny cez steny rúrok.
Mechanizmy prenosu tepla
Existujú tri primárne mechanizmy prenosu tepla, ktoré sa vyskytujú vo výmenníku tepla so špirálovým vinutým potrubím: vedenie, konvekcia a žiarenie. Vo väčšine praktických aplikácií sú však vodivosť a konvekcia dominantnými mechanizmami.
- Vedenie: Vedenie je prenos tepla cez pevný materiál bez pohybu samotného materiálu. Vo výmenníku tepla so špirálovým vinutým potrubím dochádza k vedeniu cez steny rúrok. Teplo z horúcej tekutiny sa prenáša cez stenu potrubia do studenej tekutiny na druhej strane. Rýchlosť vedenia závisí od tepelnej vodivosti materiálu potrubia, hrúbky steny potrubia a teplotného rozdielu medzi týmito dvoma tekutinami.
- Konvekcia: Konvekcia je prenos tepla pohybom tekutiny. V tepelnom výmenníku so špirálovým vinutým potrubím dochádza ku konvekcii, keď horúca a studená kvapalina prúdi cez príslušné kanály. Pohyb tekutiny zvyšuje prenos tepla neustálym privádzaním čerstvej tekutiny do kontaktu so stenami potrubia. Existujú dva typy konvekcie: nútená konvekcia a prirodzená konvekcia. Nútená konvekcia je typicky dominantným režimom vo výmenníku tepla, pretože tekutiny sú zvyčajne čerpané cez kanály.
Vplyv prietokov na prenos tepla
Rýchlosť prietoku tekutín v špirálovom výmenníku tepla má významný vplyv na rýchlosť prenosu tepla. Všeobecne platí, že so zvyšujúcim sa prietokom sa zvyšuje aj rýchlosť prenosu tepla. Je to preto, že vyšší prietok má za následok väčšie množstvo tekutiny v kontakte so stenami potrubia za jednotku času, čo zvyšuje konvekčný prenos tepla.
- Nízke prietoky: Pri nízkych prietokoch je rýchlosť tekutiny relatívne nízka a hraničná vrstva v blízkosti stien potrubia je hrubá. Hraničná vrstva je tenká vrstva tekutiny, ktorá priľne k stene potrubia a má nižšiu rýchlosť v porovnaní s objemovou tekutinou. Hrubá hraničná vrstva pôsobí ako tepelný odpor a znižuje rýchlosť prenosu tepla. V dôsledku toho je koeficient prenosu tepla (miera rýchlosti prenosu tepla na jednotku plochy a teplotného rozdielu) pri nízkych prietokoch relatívne nízky.
- Vysoké prietoky: Pri vysokých prietokoch sa rýchlosť tekutiny zvyšuje a hraničná vrstva sa stáva tenšou. Tenšia hraničná vrstva znižuje tepelný odpor a zlepšuje prenos tepla konvekciou. Okrem toho zvýšená turbulencia tekutiny pri vysokých prietokoch podporuje lepšie premiešavanie tekutiny, čo ďalej zlepšuje prenos tepla. V dôsledku toho je koeficient prestupu tepla vyšší pri vysokých prietokoch.
Existuje však limit na zvýšenie rýchlosti prenosu tepla so zvyšujúcim sa prietokom. Keď je prietok príliš vysoký, výrazne sa zvyšuje aj pokles tlaku cez výmenník tepla. To si vyžaduje viac energie na čerpanie tekutín cez výmenník tepla, čo môže kompenzovať výhody zvýšeného prenosu tepla. Preto je dôležité nájsť optimálny prietok, ktorý vyváži účinnosť prenosu tepla a spotrebu energie.
Úvahy o dizajne pre rôzne prietoky
Pri navrhovaní špirálového potrubného výmenníka tepla pre špecifickú aplikáciu je potrebné starostlivo zvážiť očakávané prietoky tekutín. Tu je niekoľko návrhových úvah pre rôzne prietoky:
- Priemer potrubia: Priemer rúrok vo výmenníku tepla ovplyvňuje rýchlosť tekutiny a pokles tlaku. Pri nízkych prietokoch sa môžu použiť rúry s menším priemerom, aby sa zvýšila rýchlosť tekutiny a zlepšil sa prenos tepla. Avšak pre vysoké prietoky môžu byť potrebné rúry s väčším priemerom, aby sa znížil pokles tlaku.
- Počet potrubí: Počet rúrok vo výmenníku tepla ovplyvňuje aj distribúciu prietoku a oblasť prenosu tepla. Pri nízkych prietokoch môže na dosiahnutie požadovaného prenosu tepla postačovať menší počet potrubí. Avšak pre vysoké prietoky môže byť potrebný väčší počet rúrok na prispôsobenie sa zvýšenému prietoku tekutiny a poskytnutie väčšej plochy prenosu tepla.
- Konfigurácia toku: Konfigurácia prietoku tekutín vo výmenníku tepla môže tiež ovplyvniť výkon prenosu tepla. Existujú dve bežné konfigurácie prúdenia: paralelný prúd a protiprúd. Pri paralelnom prúdení prúdia horúce a studené tekutiny rovnakým smerom, zatiaľ čo pri protiprúde prúdia opačným smerom. Konfigurácia protiprúdu vo všeobecnosti poskytuje vyššiu účinnosť prenosu tepla v porovnaní s paralelným prúdením, najmä pri vysokých prietokoch.
Aplikácie a výhody
Výmenníky tepla so špirálovým vinutým potrubím sa široko používajú v rôznych priemyselných odvetviach vrátane chemického spracovania, výroby energie, potravín a nápojov a systémov HVAC. Ich schopnosť efektívne fungovať pri rôznych prietokoch ich robí vhodnými pre širokú škálu aplikácií.
- Chemické spracovanie: V chemických spracovateľských závodoch sa výmenníky tepla so špirálovým vinutým potrubím používajú na ohrev, chladenie a kondenzáciu rôznych chemických tekutín. Schopnosť zvládnuť rôzne prietoky umožňuje flexibilitu v návrhu procesu a prevádzke.
- Generovanie energie: V elektrárňach sa tieto výmenníky tepla používajú na predhrievanie napájacej vody, chladenie kondenzátorov a rekuperáciu odpadového tepla. Vysoká účinnosť prenosu tepla pri rôznych prietokoch pomáha zlepšiť celkovú energetickú účinnosť elektrárne.
- Jedlo a nápoje: V potravinárskom a nápojovom priemysle sa špirálové rúrkové výmenníky tepla používajú na pasterizáciu, sterilizáciu a chladenie potravinárskych výrobkov. Hygienický dizajn a schopnosť pracovať pri rôznych prietokoch ich robí vhodnými pre aplikácie spracovania potravín.
- HVAC systémy: V systémoch HVAC sa tieto výmenníky tepla používajú na ohrev a chladenie vzduchu a vody. Možnosť nastavenia prietoku umožňuje presnú reguláciu teploty a úsporu energie.
Záver
Záverom možno povedať, že mechanizmus prenosu tepla v špirálovom výmenníku tepla je ovplyvnený prietokmi použitých tekutín. Pri nízkych prietokoch je rýchlosť prenosu tepla obmedzená hrubou hraničnou vrstvou a nízkou rýchlosťou tekutiny. Pri vysokých prietokoch je rýchlosť prenosu tepla zvýšená tenšou hraničnou vrstvou a zvýšenou turbulenciou tekutiny. Pokles tlaku sa však zvyšuje aj pri vysokých prietokoch, čo je potrebné zohľadniť pri návrhu a prevádzke výmenníka tepla.
Ako dodávateľVýmenník tepla so špirálovým vinutímchápeme dôležitosť optimalizácie výkonu prenosu tepla pri rôznych prietokoch. Náš skúsený inžiniersky tím môže s vami spolupracovať na návrhu a prispôsobení výmenníka tepla, ktorý spĺňa vaše špecifické požiadavky. Či už potrebujete výmenník tepla pre aplikáciu s nízkym prietokom alebo pre aplikáciu s vysokým prietokom, máme odborné znalosti a technológiu, aby sme vám poskytli spoľahlivé a efektívne riešenie.
Ak máte záujem dozvedieť sa viac o našich špirálových výmenníkoch tepla alebo by ste chceli prediskutovať svoju konkrétnu aplikáciu, neváhajte nás kontaktovať. Tešíme sa na príležitosť spolupracovať s vami a pomôcť vám dosiahnuť vaše ciele v oblasti prenosu tepla.
Referencie
- Incropera, FP a DeWitt, DP (2002). Základy prenosu tepla a hmoty. Wiley.
- Shah, RK a Sekulic, DP (2003). Základy konštrukcie výmenníka tepla. Wiley.
- Kakac, S., & Liu, H. (2002). Výmenníky tepla: výber, hodnotenie a tepelný dizajn. CRC Press.
